LCD液晶顯示屏測量與應用
優尼康科技有限公司
目錄
01 | 液晶顯示技術的發展概況及現狀 |
02 | 什么是液晶顯示器？ |
03 | 液晶盒的制造 |
04 | 為什么要測量液晶盒？ |
05 | 液晶面板行業國內制造商用戶群 |
06 | 行業測量與解決方案 |
01
液晶是于1888 年由奧地利植物學家萊尼茨爾(F.Reinitzer)所發現，對它進行的研究在20 世紀30 年代曾盛行一時。后因沒有得到應用而失去了人們的注意力。
液晶應用的研究開始于60 年代，美國無線電公司(RCA)海麥爾(G.H.Heilmeier)發現向列相液晶的透明薄層通電時會出現混濁現象(即電光效應)及利用液晶光學的特異性質測定溫度和壓力，并相繼應用于顯示器件上。
美國科學家G.H.Heilmeir 發現的動態散射模式(DSM)有力地推動了液晶顯示(LCD)的發展。從此許多研究人員致力于尋找新型液晶顯示模式并努力改善其性能。
70 年代，賓主(GH)模式、相變(PC)模式、電控雙折射(ECB)模式相繼出現。以此為轉機對液晶的研究再次活躍起來。LCD(liquid crystal display)已于1980 年前后達到實質的實用化階段。作為數字、文字、圖形、電視畫面顯示等應用已滲透到生產和消費的大多數領域。
02

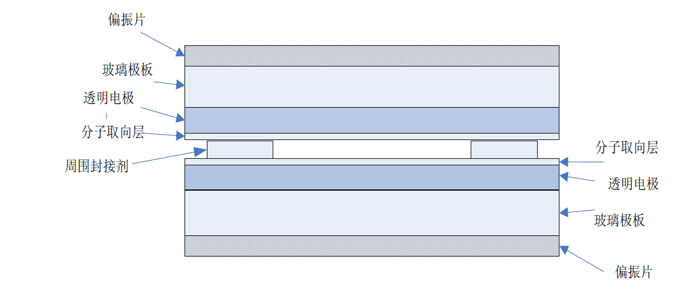

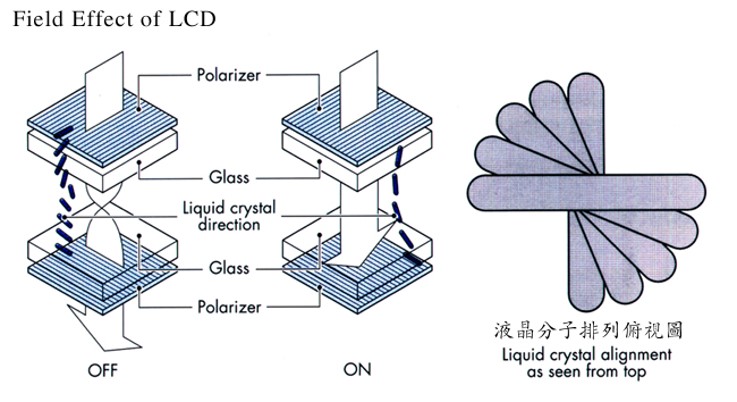

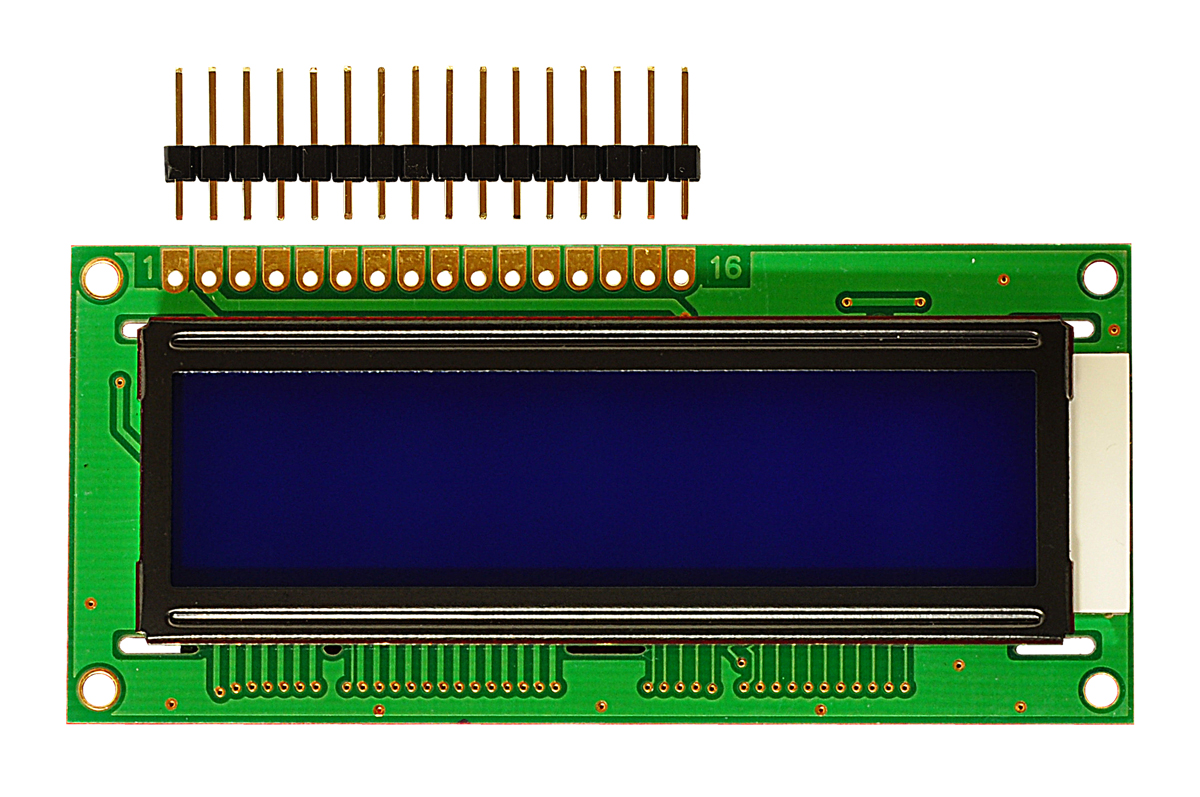

液晶顯示器是一個由上下兩片導電玻璃制成的液晶盒，液晶盒的制作過程有著嚴格的技術要求，制盒技術是制造液晶顯示器關鍵的技術之一。液晶盒是由兩片相距幾微米的玻璃基板組成，在這些玻璃基板的內表面上有一層氧化銦錫（ITO）或氧化銦（In2O3）透明電極，在兩塊基板之間填充液晶材料，通過對電極表面進行適當處理，使液晶分子的取向成一定狀態。
03

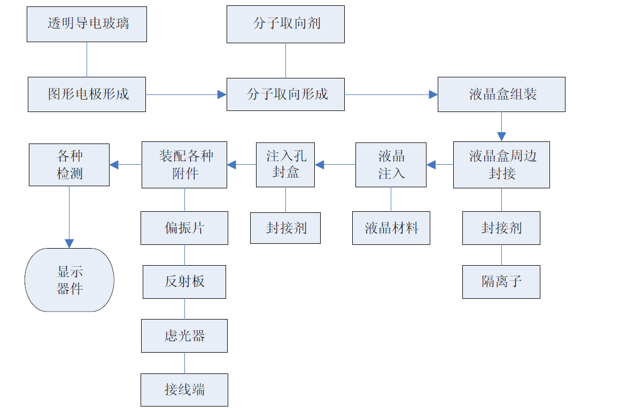

液晶盒的制造是在潔凈室環境下進行的，在工藝上可以大體分成清洗與干燥、光刻、取向排列、制盒、切割、灌注液晶、目測、電測、貼片、上引線、包裝等工序。其中從清洗到灌注液晶這一段生產線又稱作前工序，從目測到包裝這一段生產線又稱作后工序。在整個工藝中，決定器件性能及質量的重要的環節是液晶分子取向?qū)拥男纬伞?/p>
 |
04
在液晶顯示屏的制造過程中，液晶盒的厚度和尺寸一般都要進行嚴格選擇，以便使液晶層的厚度達到設計要求，保證液晶顯示器所要求的特定顯示模式的實現，具體來說，液晶盒厚度對液晶顯示器性能的影響主要體現在以下兩個方面：
 | 第一 | |||
教程 | 為了獲得高對比度、高亮度、高響應速度的顯示效果，液晶顯示器盒厚的精度控制在0.1μm以下，特別是彩色超扭曲向列相液晶顯示器( CSTN- LCD)，對盒厚的精度要求更高，一般控制在±0.05μm以下。 | |||
| 第二 | |||
教程 | 液晶顯示器盒厚的均勻性對于其顯示均勻性也有著至關重要的作用。如果盒厚不均勻，便會引起液晶顯示器底色變化，造成顏色廢品，特別是在彩色超扭曲向列相液晶顯示器制造過程中，對液晶盒厚的均勻性要求更高，該技術的關鍵之一就是精確控制液晶盒的厚度。 | |||
05
      |
06
匹配產品型號

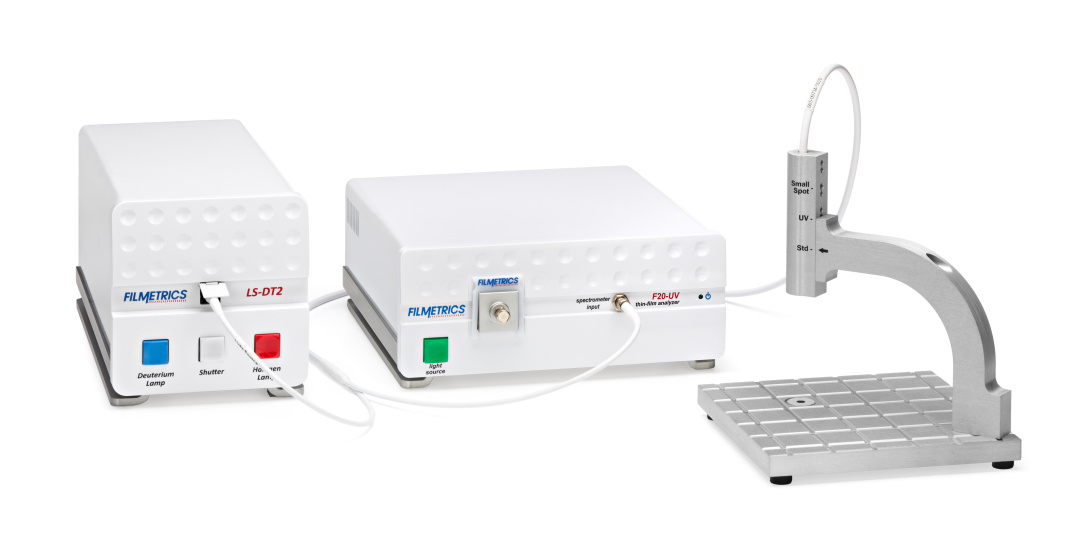

 Filmetrics F20-UV 膜厚測量儀 |
測量原理 |

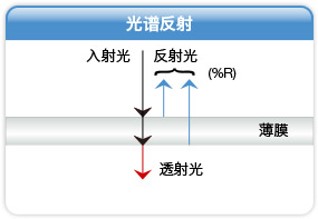

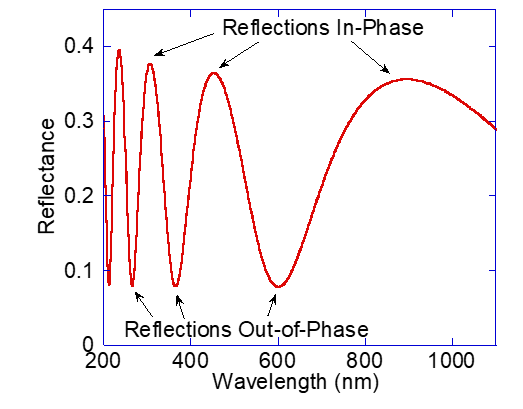

不同波長的光在薄膜的頂部和底部會發生反射，總反射光量是這兩部分反射光的疊加。因為光的波動性，這兩部分反射光可能干涉相長（強度相加）或干涉相消 (強度相減) ，這取決于它們的相位關系。而相位關系取決于這兩部分反射光的光程差，光程差又是由薄膜厚度，光學常數，和光波長決定的。 |
  |
測量參數
實際測量數據

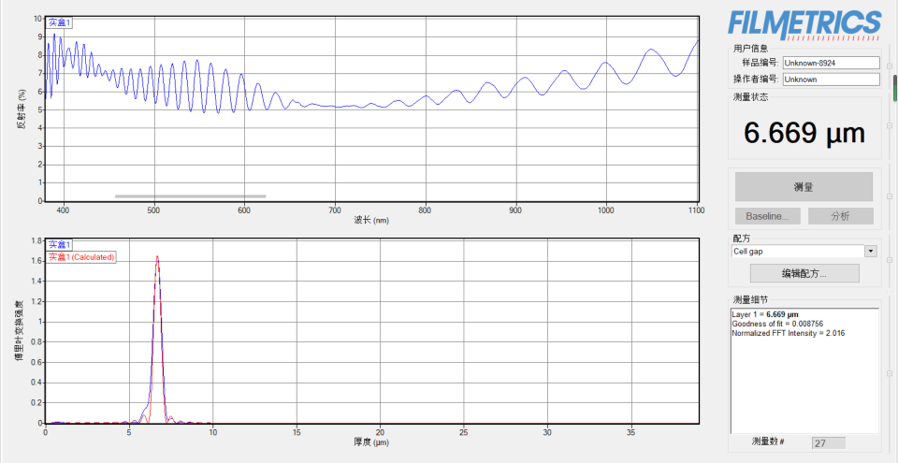

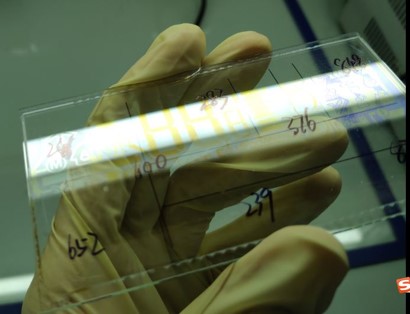

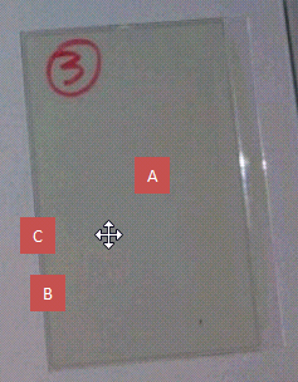

實盒測量-Cell Gap

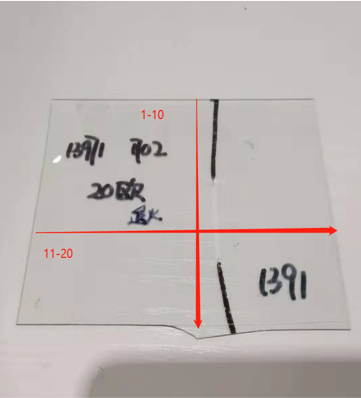

空盒測量-Air Cell Gap

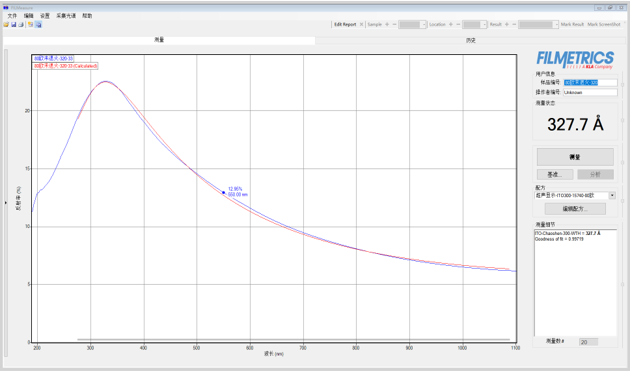

ITO薄膜測量

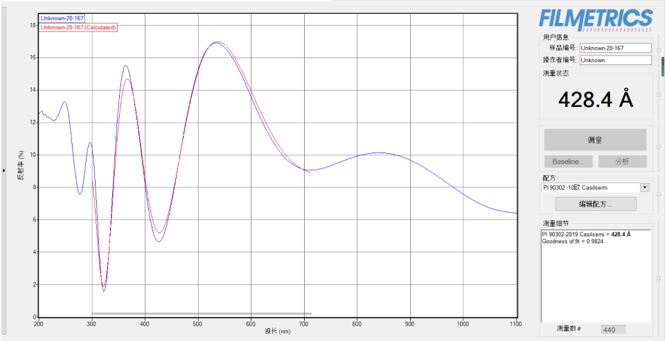

PI層厚度測量

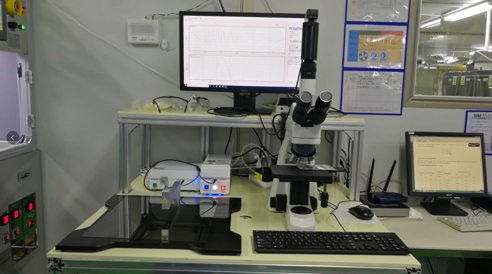

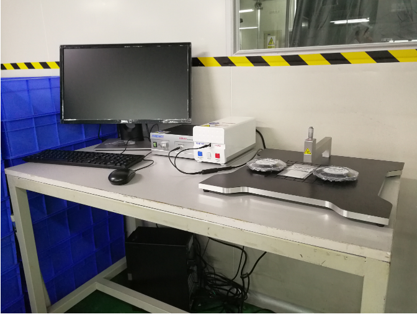

設備安裝現場案例 | |
 |  |
 |  |
本文作者
袁浩強 華南區銷售經理 薄膜測量行業從業近10年，對面板行業的應用經驗非常豐富。曾通過定制化改造，幫助南玻、HKC等客戶解決測量中的棘手問題。 | |
今天盡你的努力去做好，明天也許就能做得更好。 | |
 |
我們深耕薄膜測量行業十多年，不論您在薄膜測量方面有什么問題，我們的技術專家都可以為您提供有價值的建議或解決方案。歡迎來電，我們很高興與您討論您的應用問題。
